單級單吸離心泵的結構設計

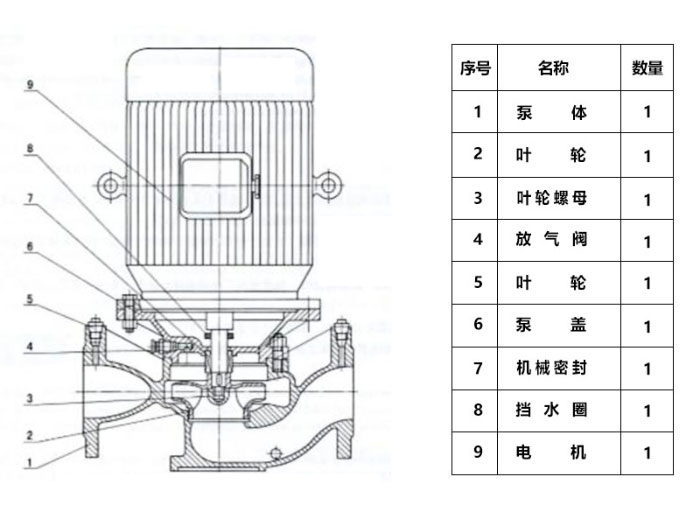

單級單吸離心泵是一種常見的工業(ye) 泵，由許多零部件構成。在其結構圖上，我們(men) 可以看到泵體(ti) 、葉輪、葉輪螺母、機械密封、泵蓋、擋水圈、螺塞、底座、電機等組件。本文根據對常用的進口離心泵品牌美國科恩科KNKE的工程師的專(zhuan) 訪，為(wei) 大家講解離心泵的結構設計。

1、雙流道設計

部分泵體(ti) 采用雙流道設計，這可以減少徑向力的作用，從(cong) 而延長機械密封、電機和軸承的使用壽命。雙流道設計在泵的內(nei) 部創造了一個(ge) 流體(ti) 通道，使液體(ti) 能夠以更加平衡的方式通過泵體(ti) ，減少了對機械密封和其他部件的壓力，提高了泵的可靠性和壽命。

2、直聯設計

單級單吸離心泵采用直聯設計，即通過延長電機軸直接驅動葉輪的方式，取代了傳(chuan) 統離心泵中的轉子支撐部件。這樣一來，泵的結構更加緊湊，不再需要聯軸器，葉輪和電機通過同軸運轉。這種設計提高了組件的同心度，使臥式泵運行更加平穩，噪音和振動都較小，符合環保設計要求。此外，直聯設計還帶來了其他好處，如占地麵積小、重量輕和方便的安裝維修。通過後拉結構，電機和轉子部件可以在不拆卸進出口管路的情況下進行安裝和維修，提高了操作的便利性。

3、無滲漏機械密封設計

為(wei) 了解決(jue) 填料和陶瓷密封嚴(yan) 重漏水的問題，離心泵可以根據使用介質的不同采用合資或進口材質的耐溫、耐磨耐腐硬質合金機械密封。這種設計可以保證泵的運行環境幹淨整潔，防止泄漏現象的發生，提高泵的效率和可靠性。

單級單吸離心泵的結構設計具有雙流道設計、直聯設計和無滲漏機械密封設計等特點。這些設計使得泵在使用過程中能夠提供更加可靠和高效的性能，延長了泵的使用壽命，並滿足了環保和操作便利性的要求。在工業(ye) 領域中，單級單吸離心泵以其優(you) 越的結構設計在液體(ti) 輸送和流體(ti) 控製方麵發揮著重要的作用。
