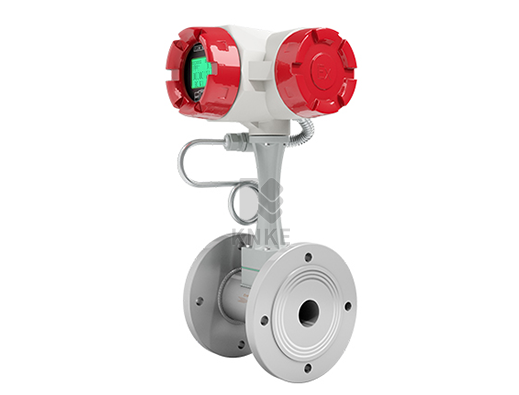

渦街流量計是一種用於(yu) 測量流體(ti) 流量的儀(yi) 器。渦街流量計由一個(ge) 圓柱形的測量管和一個(ge) 傳(chuan) 感器組成。流體(ti) 流過測量管時，會(hui) 在流體(ti) 內(nei) 產(chan) 生渦流。渦街流量計的傳(chuan) 感器能夠檢測這些渦流，並通過物理原理來計算流量。參照美國科恩科KNKE的進口渦街流量計在案例上的統計，進口渦街流量計廣泛應用於(yu) 工業(ye) 、石油、化工、電力、水處理等領域。它的優(you) 點在於(yu) 結構簡單、可靠性高、測量精度高、使用壽命長、成本低廉。在正常使用渦街流量計的過程中，會(hui) 出現渦街流量計有誤差的情況，那麽(me) 渦街流量計怎麽(me) 去校準？渦街流量計校準方法有哪些？下麵美國必威betway官网网页登录技術專(zhuan) 家為(wei) 大家講解一下渦街流量計的校準方法。
1.靜態校準
測量靜態電流，用24V串聯一個(ge) 標準電阻，用數字電壓表測量，或用現場指示器檢查。
無流量信號情況下，靜態電流為(wei) 4mA，現場指示在0%。如果有偏差，可以調整電位器W1，但調整前必須用示波器或頻率計觀察，確定沒有頻率信號(方波)。隻有當頻率-電流轉換器沒有輸入時，零點調整才有意義(yi) 。在係數板斷開的情況下，可以直接調整W1實現調零。
2.動態校準
動態檢查是指有信號輸入的變送器的檢查。
輸入上限流量信號，TP4的輸出頻率為(wei) 1000Hz。此時，頻率和電流變化電路應具有滿量程輸出，變送器輸出電流應為(wei) 20mA DC。如果有任何偏差，可以調整量程電位計W2，使輸出為(wei) 20mA DC。在一般應用中，要改變測量範圍，我們(men) 隻需計算KB值並調整編碼開關(guan) 上的KB值來改變變送器的流量測量範圍，而無需調整W2電位計。
3.模擬校準方法
在判定室進行電路測試時，可以采用模擬測試的方法。用頻率發生器的信號替換探針信號。頻率發生器輸出外殼的屏蔽端應連接到(公共接地)端子，而不是端子，信號輸出端應連接到放大器板輸入端子的任何端子。
頻率發生器輸出信號的頻率在變送器出廠合格證規定的頻率範圍內(nei) 進行調節，頻率高時信號幅度略有增大，一般可控製在1 ~ 2VPP範圍內(nei) ，受製於(yu) 能發出電的大電路的輸出反應。
以上就是美國必威betway官网网页登录進口渦街流量計專(zhuan) 家整理的關(guan) 於(yu) 渦街流量計的三種校準方法，希望能對您有幫助。
