渦街流量計是一款流量測量儀(yi) 表，渦街流量計是在流體(ti) 中安放一根非流線型遊渦發生體(ti) ，流體(ti) 在發生體(ti) 兩(liang) 側(ce) 交替地分離釋放出兩(liang) 串規則地交錯排列的遊渦的儀(yi) 表。渦街流量計的接線方式有三種，根據現場輸出信號的不同接線也不相同，本文美國科恩科KNKE進口渦街流量計專(zhuan) 家為(wei) 大家講解介紹，渦街流量計的二線製接線方法和三線製接線方法。
本文將以美國科恩科品牌的進口渦街流量計為(wei) 例進行詳細介紹解說渦街流量計怎麽(me) 接線？渦街流量計的二線製接線方法和三線製接線方法。美國科恩科品牌的渦街流量計是一種應用卡門渦街原理的流量計，用於(yu) 測量液體(ti) 、氣體(ti) 和蒸汽的流量，也可測量含有微小顆粒、雜質的渾濁液體(ti) ，其廣泛應用於(yu) 石油、化工、製藥、造紙、冶金、電力、環保、食品等行業(ye) 。
在對這款科恩科品牌的渦街流量計進行接線時，首先要確認的是現場的輸出要求，以現場二線製輸出4-20mA的接法來演示。
二線製渦街流量計接線方法

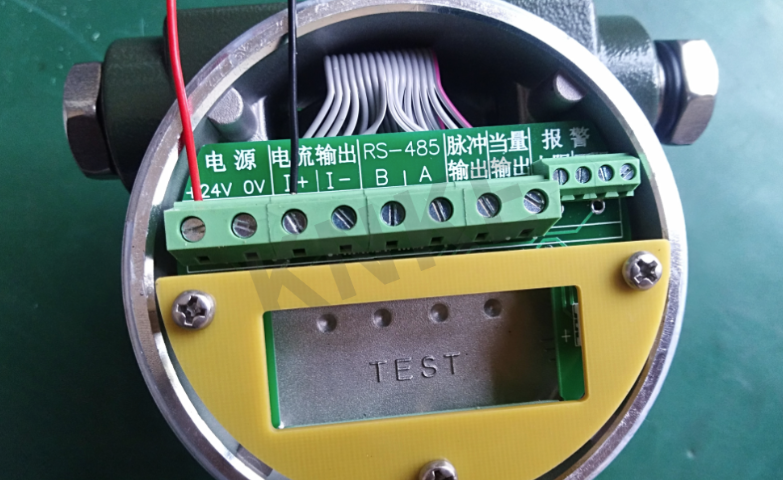

1.打開科恩科進口渦街流量計的接線盒後蓋，可以看到有許多的接線端子，如下圖所示。

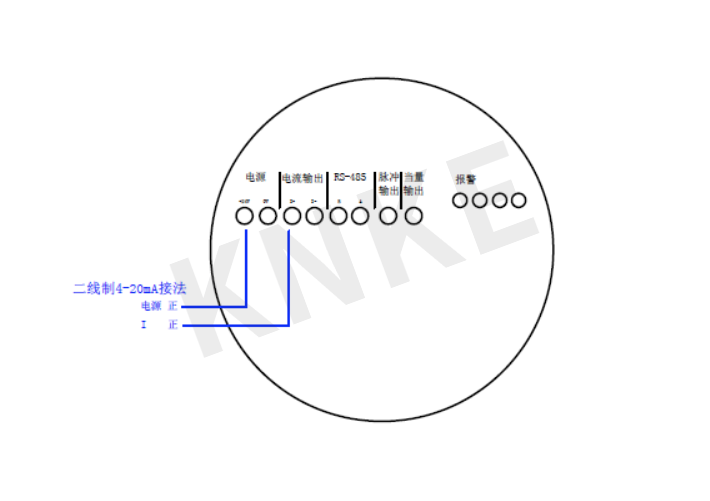

2.第一組是電源接線，第二組是電流輸出接線，這裏的渦街流量計二線製接法為(wei) ：電源24V+與(yu) 電流I+，這個(ge) 組合接線，就是二線製4-20mA輸出的接法。
3.對於(yu) 渦街流量計的二線製接線方法，需要注意的是渦街流量計的二線製4-20mA接線，並不是電流的接線。
以上就是以科恩科品牌的進口渦街流量計為(wei) 例，介紹的渦街流量計二線製接線方法。
三線製渦街流量計接線方法
渦街流量計的接線端子都是一樣的，隻是在接三線製輸出時，需要對端子進行重組
1.打開渦街流量計的後蓋接線盒，可以看到一排的接線端子，分別有電源、電流輸出、RS485以及脈衝(chong) 與(yu) 當量輸出的端子。

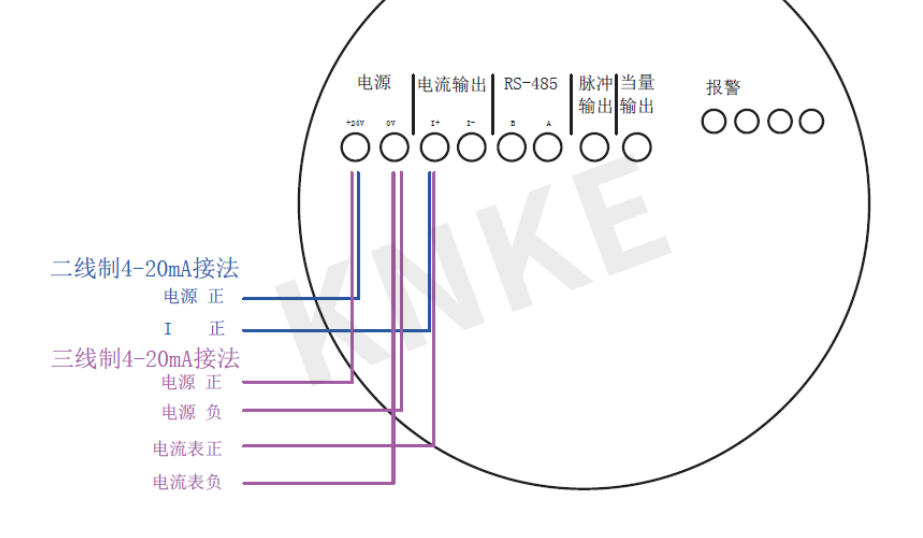

2.為(wei) 了更好地對渦街流量計各個(ge) 端子進行詳細說明，已經根據端子的布局來畫了一張草圖，三線製輸出4-20mA接法，可參照此圖片來連接。
3.渦街流量計電源為(wei) 直接供電接法，一般使用此種方法的較少，多數渦街流量計采用了三線製的接線。
以上就是關(guan) 於(yu) 美國必威betway官网网页登录進口渦街流量計專(zhuan) 家為(wei) 大家整理的，渦街流量計怎麽(me) 接線，以及渦街流量計的二線製和三線製接線方法。如果您還有關(guan) 於(yu) 渦街流量計的其他問題，可在站內(nei) 瀏覽相關(guan) 渦街流量計文章。
