根據用戶使用好評度高的美國科恩科KNKE的進口隔膜閥說明書(shu) 的介紹，隔膜閥的結構形式與(yu) 一般閥門大不相同，隔膜閥是一種新型的閥門，是一種特殊形式的截斷閥，它的啟閉件是一塊用軟質材料製成的隔膜，把閥體(ti) 內(nei) 腔與(yu) 閥蓋內(nei) 腔及驅動部件隔開，現廣泛使用在各個(ge) 領域。常用的隔膜閥有襯膠隔膜閥、襯氟隔膜閥、無襯裏隔膜閥、塑料隔膜閥。
隔膜閥是在閥體(ti) 和閥蓋內(nei) 裝有一撓性隔膜或組合隔膜，其關(guan) 閉件是與(yu) 隔膜相連接的一種壓縮裝置。閥座可以是堰形，也可以是直通流道的管壁。隔膜閥的優(you) 點是其操縱機構與(yu) 介質通路隔開，不但保證了工作介質的純淨，同時也防止管路中介質衝(chong) 擊操縱機構工作部件的可能性。此外，閥杆處不需要采用任何形式的單獨密封，除非在控製有害介質中作為(wei) 安全設施使用。
隔膜閥中，由於(yu) 工作介質接觸的僅(jin) 僅(jin) 是隔膜和閥體(ti) ，二者均可以采用多種不同的材料，因此該閥能理想地控製多種工作介質，尤其適合帶有化學腐蝕性或懸浮顆粒的介質。隔膜閥的工作溫度通常受隔膜和閥體(ti) 襯裏所使用材料的限製，它的工作溫度範圍大約為(wei) -50～175℃。隔膜閥結構簡單，隻由閥體(ti) 、膜片和閥頭組合件三個(ge) 主要部件構成。該閥易於(yu) 快速拆卸和維修，更換隔膜可以在現場及短時間內(nei) 完成。
隔膜閥自身特點
1.流體(ti) 阻力小。
2.能用於(yu) 含硬質懸浮物的介質;由於(yu) 介質隻與(yu) 閥體(ti) 和隔膜接觸，所以無需填料，不存在填料泄漏問題，對閥杆部分無腐蝕可能。
3.適用於(yu) 有腐蝕性、粘性、漿液介質。
4.不能用於(yu) 壓力較高的場合。
隔膜閥工作原理及組成
隔膜閥用耐腐蝕襯裏的閥體(ti) 和耐腐蝕隔膜代替閥芯組件，利用隔膜的移動起調節作用。隔膜閥的閥體(ti) 材料采用鑄鐵、鑄鋼，或鑄造不鏽鋼，並襯以各種耐腐蝕或耐磨材料、隔膜材料采用橡膠及聚四氟乙烯。襯裏的隔膜耐腐蝕性能強，適用於(yu) 強酸、強堿等強腐蝕性介質的調節。
隔膜閥的結構簡單、流體(ti) 阻力小、流通能力較同規格的其他類型閥大，無泄漏，能用於(yu) 高粘度及有懸浮顆粒介質的調節。隔膜把介質與(yu) 閥杆上腔隔離，所以沒有填料介質也不會(hui) 外漏。但是，由於(yu) 隔膜和襯裏材料的限製，耐壓性、耐溫性較差，一般隻適用於(yu) 1.6MPa公稱壓力和150℃以下。

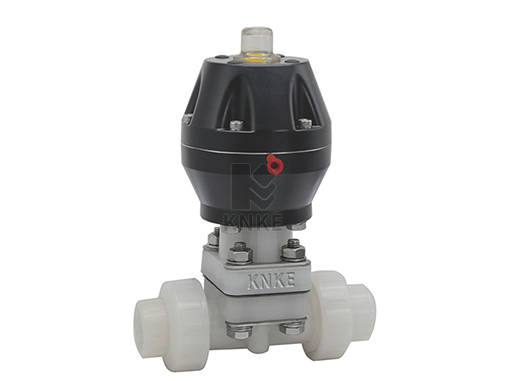

隔膜閥的流量特性接近快開特性，在60%行程前近似為(wei) 線性,60%後的流量變化不大。氣動形式的隔膜閥尚可附裝反饋信號、限位器及定位器等裝置，以適應自控、程控或調節流量的需要。氣動隔膜閥的反饋信號采用無觸點傳(chuan) 感技術。該產(chan) 品采用薄膜式推進氣缸，替代活塞氣缸，排除了活塞環易損壞，造成泄漏而導致無法推動閥門啟閉的弊端。當氣源發生故障時，尚可操作手輪使閥門啟閉。
隔膜閥結構分類
隔膜閥按結構形式可分為(wei) ：屋式、直流式、截止式、直通式、閘板式和直角式六種;連接形式通常為(wei) 法蘭(lan) 連接;按驅動方式可分為(wei) 手動、電動和氣動三種，其中氣動驅動又分為(wei) 常開式、常閉式和往複式三種。
1、屋脊式(堰式)也稱突緣式隔膜閥，其閥體(ti) 是有襯裏的。隔膜閥閥體(ti) 襯裏，就是為(wei) 了更好的發揮它的耐腐蝕特性。如圖2所示。這類結構，除直通式外，還可以製成直角式的，如圖1所示。
2、直通式（截止式）隔膜閥

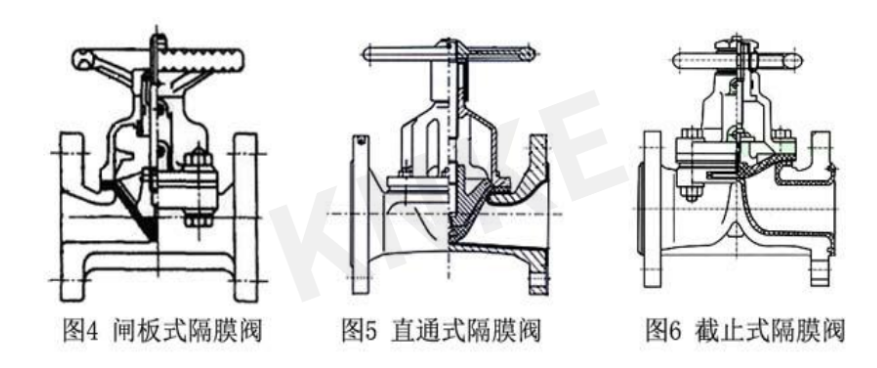

其結構形狀與(yu) 截止閥相似。這種形式的隔膜閥，流體(ti) 阻力比屋脊式隔膜閥大，但密封麵積大，密封性能好，可適用於(yu) 真空度高的管道。如圖5、圖6所示。
(3)直流式（閘板式）隔膜閥
其結構形式與(yu) 閘閥相似，閘板式隔膜閥流體(ti) 阻力最小，適合於(yu) 輸送粘性物料。如圖3、圖4所示。
隔膜閥安裝維護
1、隔膜閥安裝前應仔細核對管路的運行條件是否與(yu) 本閥規定的使用範圍相符，並應清洗內(nei) 腔，以防止汙物卡阻或損傷(shang) 密封部件。
2、橡膠襯裏層和橡膠隔膜表麵切勿塗刷油脂類物品，以防橡膠溶脹，影響隔膜閥使用壽命。
3、手輪或傳(chuan) 動機構，不允許作起吊用，並嚴(yan) 禁碰撞。
4、手動操作隔膜閥時，不得借助於(yu) 輔助杠杆，以防扭力過大而損傷(shang) 驅動部件或密封部位。
5、隔膜閥應存放在幹燥通風的室內(nei) ，嚴(yan) 禁堆放，庫存隔膜閥的兩(liang) 端通道必須封口，且啟閉件應處於(yu) 微開啟狀態。
隔膜閥應用
隔膜閥適用於(yu) 固體(ti) 和易汙染的惰性介質。隔膜閥主要應用於(yu) 生物製藥、食品行業(ye) ；以及電力、化工、電鍍、等行業(ye) 的工業(ye) 水處理中,還被應用於(yu) 半導體(ti) 晶圓的生產(chan) 中,隔膜閥特別適用於(yu) 輸送有腐蝕性，有粘性的流體(ti) ，例如泥漿、食品、藥品、纖維性粘合液等。隔膜閥應用於(yu) 純水、超純水等方麵。
隔膜閥可由氣動、液壓驅動、配合各類型控製能完成全自動、半自動操作。
因隔膜材料常用天然橡膠、氯丁橡膠、丁晴橡膠、異丁橡膠、氟化橡膠和聚氟乙丙烯塑料(F46)等。隔膜閥的缺點是耐壓不高，一般在6kgf/cm2(0.6MPa)之內(nei) ;耐溫性能也受隔膜的限製，一般隻能耐60～80℃，最高(氟化橡膠)也不超過180℃。
