導電流體(ti) 流過絕緣管道的內(nei) 部並切割磁場。該磁場由一對通電勵磁線圈產(chan) 生的。流體(ti) 內(nei) 將產(chan) 生電壓U，U=V*k*B*D
其中:
v=平均流速
k=幾何校正係數
B=磁場強度
D=流量計的內(nei) 徑
信號電壓U由電極獲取，與(yu) 平均流速V成正比，因此也與(yu) 流量Q成正比。信號轉換器用來放大信號電壓，過濾並轉換成信號以進行累計、記錄和輸出處理。

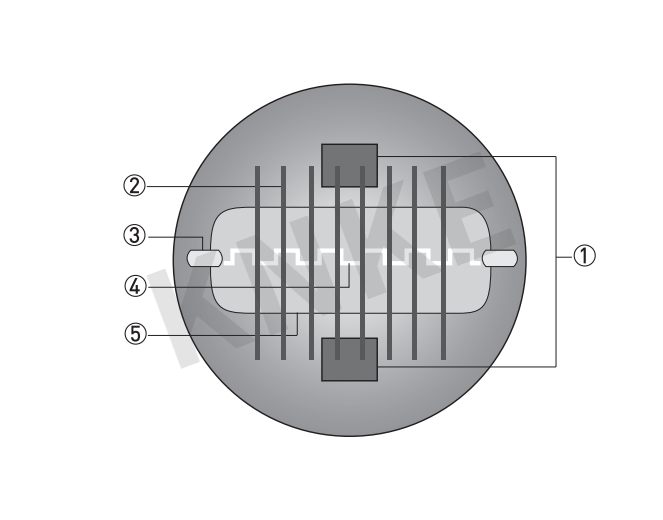

上圖為(wei) 電磁流量計測量原理圖
1 代表勵磁線圈
2 代表磁場
3 代表電極
4 代表感應電壓(與(yu) 流速成正比)
5 代表矩形橫截麵
矩形橫截麵
最小的測量管高度減小了勵磁線圈(1)之間的距離，從(cong) 而獲得更強和更均勻的磁場(2)。另外，平均流速V由於(yu) 矩形截麵積的減少而上升。大的電極間距(D)和流速的增加，導致產(chan) 生的電磁信號電壓更高，同時會(hui) 導致流量較低。
