氣動隔膜泵是一種容積式往複泵，通過空壓機提供的壓縮空氣來驅動。它的工作原理基於(yu) 一個(ge) 簡單而可靠的設計，通過隔膜的運動來實現液體(ti) 的吸入和排出。

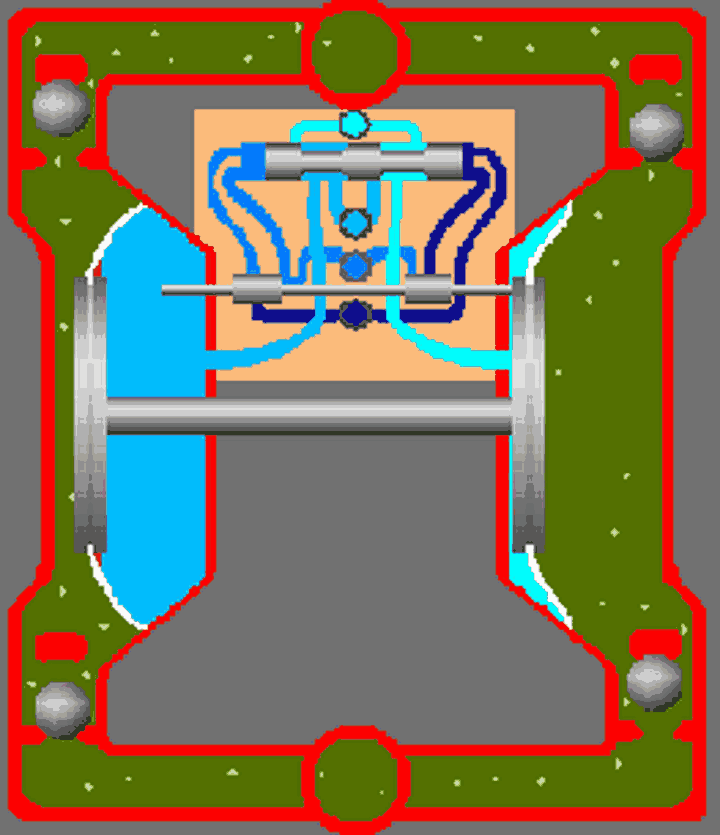

氣動隔膜泵由氣流結構和液流結構兩(liang) 大部分構成，兩(liang) 側(ce) 膜片完全隔離。在泵的兩(liang) 個(ge) 對稱工作腔中，各裝有一塊有彈性的隔膜，聯杆將兩(liang) 塊隔膜結成一體(ti) 。壓縮空氣從(cong) 泵的進氣接頭進入配氣閥後，推動兩(liang) 個(ge) 工作腔內(nei) 的隔膜，驅使聯杆聯接的兩(liang) 塊隔膜同步運動。這樣的設計使得氣動隔膜泵能夠實現自吸流體(ti) 的作用。

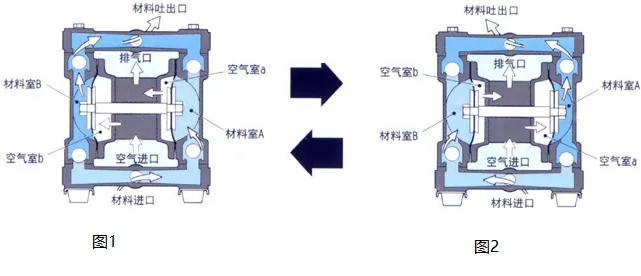

當壓縮空氣進入配氣閥後，它推動連杆軸左右往複運動。同時，排氣口快速排出消耗後的低壓氣體(ti) 。在兩(liang) 側(ce) 高、低壓氣體(ti) 交替作用下，連杆軸帶動兩(liang) 側(ce) 膜片左右運動，使兩(liang) 邊容積腔內(nei) 氣壓發生交替變化，從(cong) 而實現液體(ti) 的連續吸入與(yu) 排出。
氣動隔膜泵的配氣機構起到自動引入壓縮空氣的作用，推動隔膜朝相反方向運動，從(cong) 而形成兩(liang) 個(ge) 隔膜的同步往複運動。每個(ge) 工作腔中設置有兩(liang) 個(ge) 單向球閥，隔膜的往複運動，迫使兩(liang) 個(ge) 單向球閥交替地開啟和關(guan) 閉，實現液體(ti) 的連續吸入和排出。
流體(ti) 在通過隔膜泵時，軟密封球芯和閥座的開關(guan) 動作使得每個(ge) 外隔膜室交替地填充和排出。球芯和閥座對通過的壓力差做出反應，並且由於(yu) 球芯和閥座的軟密封形式，甚至可以處理一些含有小顆粒的流體(ti) 。
氣動隔膜泵的工作原理簡單而有效。它不需要電力驅動，隻需氣源壓力大於(yu) 每平方厘米兩(liang) 公斤即可工作。因此，氣動隔膜泵在一些特殊工況下具有很大的應用優(you) 勢，如需要防爆性能或需要在潮濕環境下工作的場合。
