科恩科品牌的磁力泵是利用現代磁力學原理，使永磁體(ti) 實現無接觸間接傳(chuan) 動的一種化工流程泵。 磁力泵通常由電動機、磁力傳(chuan) 動器和泵三部分組成。 其關(guan) 鍵部件磁力傳(chuan) 動器由外磁轉子、內(nei) 磁轉子及不導磁的隔離套件組成。在磁力泵安裝過程中，工程師們(men) 可能會(hui) 遇到很多問題，本文根據對科恩科KNKE的首席技術官CTO的訪談，問大家講解磁力泵安裝配管需要注意事項。

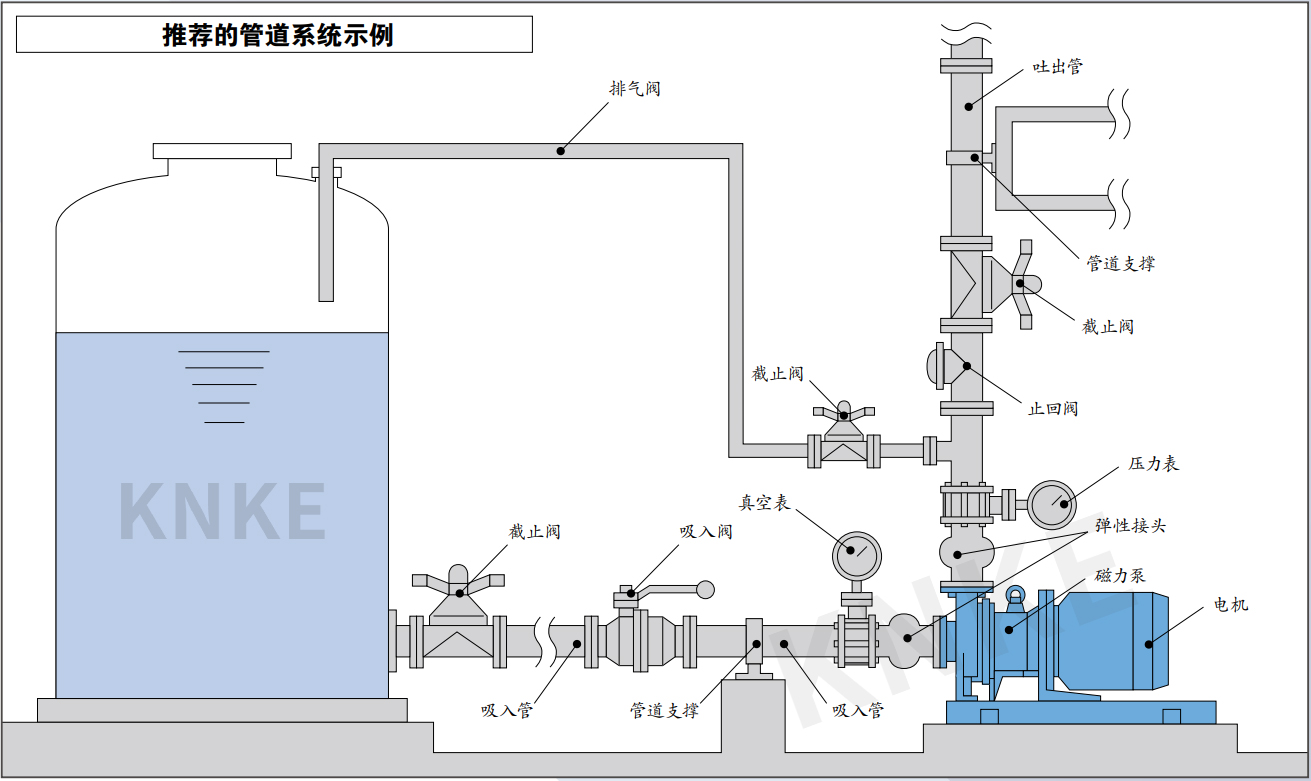

科恩科KNKE的首席技術官CTO推薦的管道係統示例
磁力泵安裝吸入管道注意事項
1. 自流進液管
推薦使用自流進液管，盡量避免使用吸上式管道。
2. 吸入管道管徑
吸入管道的管徑應太於(yu) 或等於(yu) 泵的進口內(nei) 徑。
3. 最短的管道
減少彎管的使用，並盡可能使用最短的管道。
4. 直管
確保吸入口前至少 500mm 的直管段，直管中應有 300mm
長的可拆卸部份，便於(yu) 泵的拆卸與(yu) 維修。
5. 管道中的氣體(ti)
不要使用任何有凸起部的管道，避免空氣的殘留。吸入管應
有一個(ge) 向上 1/100 的坡度，接入泵。
6. 不同的管徑
如果吸入管的直徑與(yu) 泵入口內(nei) 徑不同，應使用偏心錐管，並
使偏心管上部水平，否則錐管內(nei) 將有空氣殘留。
7. 吸入管道上的截止閥
在自流管道係統中應在吸入管道上安裝一個(ge) 截止閥，便於(yu) 拆
卸與(yu) 檢修泵。
8. 衝(chong) 洗管道
當泵用來輸送危險液體(ti) 時，應安裝衝(chong) 洗管路用於(yu) 泵的清潔。
9. 吸入管末端
吸入管末端應伸入液麵以下至少 500mm。
10. 吸上式管道係統
• 吸入管末端距吸入罐底部距離應為(wei) 吸入管徑的 1 ~ 1.5 倍
以上。
• 必須安裝底閥或止回閥。
11.管道支撐
安裝管道支撐以免管道重量直接加到泵上。
12.管道連接
每個(ge) 接頭需連接緊固以免空氣吸入，否則會(hui) 導致吸入不良
及泵的損壞。
磁力泵安裝吐出管道注意事項
1. 吐出管道
當吐出管很長時即使吐出管徑與(yu) 泵出口直徑相同，其管阻力
有可能會(hui) 大過預期，影響泵的使用。所以應該預先計算管路
的損失來決(jue) 定出口管徑。
2. 吐出閥安裝
應在離吐出口約 1米遠安裝出口閥門。為(wei) 預防空氣殘留，應
在距離出口閥前不遠處安裝排氣管道。
3. 閘閥的安裝
為(wei) 調節流量和避免電機過載，應在吐出管道上安裝閘閥。如
果管道上同時安裝了止回閥，推薦安裝順序為(wei) 泵→止回閥→
閘閥。
4. 壓力表
為(wei) 檢查泵的運行工況如流量、吐出壓力等，應在吐出管道上
安裝壓力表。
5. 止回閥
下列情況下必須安裝止回閥 ：
• 吐出管長度超過 15 米
• 實際揚程超過 15 米
• 吸入液麵和吐出管口之間高度差超過 9 米
• 兩(liang) 泵並聯運行時
6. 排氣孔
如果水平吐出管長度超過 15 米，管道上應有排氣孔。
7. 排液
如果液體(ti) 可能凍結於(yu) 泵內(nei) 時，要安裝排液閥。
8. 管道支撐
安裝管道支撐避免管道重量施加在泵上。
9. 灌液管
如果是吸上式管道係統，應在吐出管道上設置灌液管道。
以上就是關(guan) 於(yu) 根據對科恩科KNKE的首席技術官CTO的訪談，總結的磁力泵安裝配管需要注意事項以及科恩科KNKE的首席技術官CTO推薦的磁力泵管道係統安裝示例，如果您已經購買(mai) 了科恩科KNKE品牌的磁力泵，務必在安裝泵前請詳細閱讀配管注意事項，或者與(yu) 科恩科KNKE聯係。
