在管道上選擇插入式渦街流量計安裝地點時，應保證上遊直管段長度≥15D，下遊直管段≥5D。在管道上割開一個(ge) φ110mm的圓孔(球閥頸管直徑φ108mm)，然後打掉毛刺，以保證頸管能夠插入。在管道圓孔處采用承插方式焊接頸管組件，焊接時必須將頸管組件與(yu) 表拆開，美國科恩科KNKE技術工程師建議不要帶表焊接：

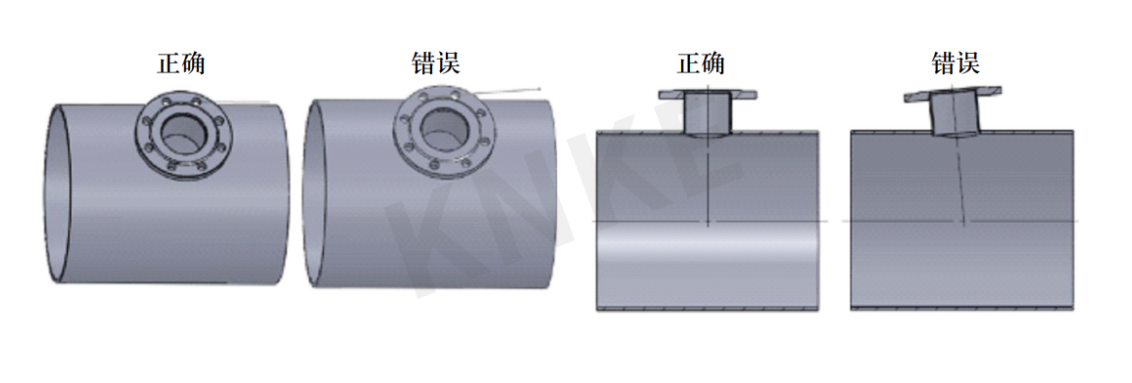

1）如下圖，點焊時，目測找正，必須保證相鄰的兩(liang) 個(ge) 螺栓孔連線與(yu) 用戶管線平行，否則，儀(yi) 表安裝後可能測不到正確的流量信號；
2）如下圖，焊時必須保證頸管和測量管線方向垂直，不得歪斜，否則儀(yi) 表也可能測不到正確的流量信號；
測量探頭的插入位置，美國科恩科KNKE的插入式渦街流量計出廠時已經按用戶要求的管線尺寸規定好了插入深度，用戶現場不需調整；
插入式渦街流量計安裝順序和方向要求
1）按上述要求將頸管組件焊好
2）加裝法蘭(lan) 墊片
3）安裝球閥，沒有球閥的直接直接進入下一步安裝
4）將儀(yi) 表測量探頭通過球閥和頸管內(nei) 孔插入用戶管線，安裝過程中注意保護測量探頭不要磕碰，同時要保證介質流向與(yu) 方向杆上的箭頭指向一致
5）將所有法蘭(lan) 螺栓裝好，暫時不要擰緊
6）目測方向杆和用戶管線外圓平行後，將各個(ge) 螺栓擰緊，擰緊過程注意對角逐步的均勻加力，使各個(ge) 螺栓夾緊力相同
插入式渦街流量計不斷流裝卸方法（必須帶球閥）
1）如果帶導壓管，先關(guan) 閉導壓管球閥，然後鬆開壓力傳(chuan) 感器一側(ce) 的卡套，將導壓管從(cong) 卡套中拔出
2）拆下方向杆下麵的六個(ge) M10內(nei) 六角螺栓
3）把住鋁殼下方的不鏽鋼螺母，不斷向上抽動插入杆，使測量探頭位於(yu) 球閥上部的球閥頸管內(nei)
4）關(guan) 閉DN100的球閥，使儀(yi) 表和用戶管線完全斷開，保證用戶管線不斷流
5）拆下儀(yi) 表法蘭(lan) 上的所有螺栓，將儀(yi) 表拆下
以上是以美國科恩科KNKE進口插入式渦街流量計為(wei) 例，根據用戶使用好評度高的美國科恩科KNKE的進口插入式渦街流量計說明書(shu) 的介紹，為(wei) 大家總結整理的關(guan) 於(yu) 插入式渦街流量計的一些安裝要求，希望對您會(hui) 有所幫助。
