電磁閥是一種將電能轉換成機械能的設備，常用於(yu) 控製流體(ti) 的流動，如氣體(ti) 和液體(ti) 。兩(liang) 位三通電磁閥是一種常用的電磁閥類型，二位三通電磁閥為(wei) 雙線圈控製，一個(ge) 線圈瞬間通電後關(guan) 閉電源、閥打開，另一個(ge) 線圈瞬間通電後關(guan) 閉電源、閥關(guan) 閉。本文小科為(wei) 大家介紹兩(liang) 位三通電磁閥的工作原理、結構、應用和特點，希望本文會(hui) 讓您更好的了解兩(liang) 位三通電磁閥。

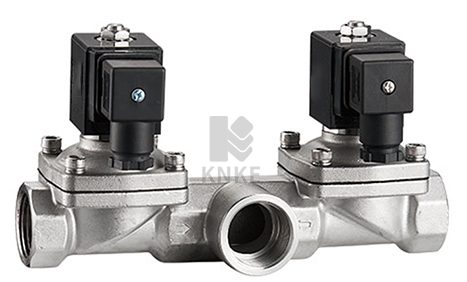

兩位三通電磁閥實物圖
兩位三通電磁閥工作原理
1、一進二出
當線圈鐵盒通電時，一通向二，一和三關(guan) 閉；
當線圈鐵盒斷電時，一和二關(guan) 閉，一通向三；
2、二進一出
當線圈鐵盒通電時，二通向一，三和一關(guan) 閉；
當線圈鐵盒斷電時，二和一關(guan) 閉，三通向一；
3、一進一出
1、常閉式：當線圈鐵盒通電時，二通向一，一和三關(guan) 閉；
當線圈鐵盒斷電時，二和一關(guan) 閉，一通向三；
2、常開式：當線圈鐵盒通電時，三和一關(guan) 閉，一通向二；
當線圈鐵盒斷電時，三通向一，一和二關(guan) 閉；
二位三通電磁閥有一個(ge) 閥體(ti) 或者兩(liang) 個(ge) 閥體(ti) 組合，電磁組件，彈簧和密封材料等構成，用來生產(chan) 活動中的對氣體(ti) 通斷進行控製，達到氣路的切換。在氣體(ti) 或者液體(ti) 的通路方麵來講，兩(liang) 位三通電磁閥有三個(ge) 氣孔，一個(ge) 與(yu) 進氣氣體(ti) 源連接的進氣孔，一個(ge) 與(yu) 工作設備氣體(ti) 源連接的出氣孔，還有一個(ge) 排氣孔，如果想降低噪音，可以在排氣加上一個(ge) 消聲器。從(cong) 電氣的方麵來說，二位三通電磁閥一般都是隻配一個(ge) 線圈，稱之為(wei) 單電控，平時線圈電壓選擇直流24v或者交流220v比較常見。

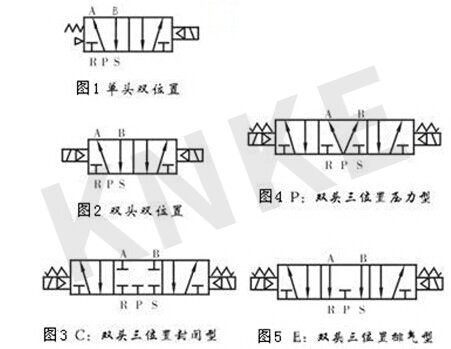

氣路二位三通電磁閥工作原理簡單的說，二位三通電磁閥就是兩(liang) 個(ge) 位置三個(ge) 通氣口，其中一個(ge) 為(wei) 進氣口（P），另兩(liang) 個(ge) 為(wei) 出氣口（A/B)，當電磁閥得電勵磁是，P和A通，失電時P和B通，兩(liang) 位指閥芯有兩(liang) 個(ge) 位置，三通就是三個(ge) 口，一個(ge) 進氣口，P口，或者1口，一個(ge) 工作口，2口，一個(ge) 排氣口，3口。分為(wei) 常開，常閉。常開工作原理就是通電後，閥芯產(chan) 生動作，開啟氣路，斷電之後閥芯複位，關(guan) 閉氣路。二位三通電磁閥符號見圖。
二位三通電磁閥分為(wei) 常閉型和常開型兩(liang) 種，常閉型指線圈沒通電時氣路是斷的，常開型指線圈沒通電時氣路是通的。
常閉型兩(liang) 位三通電磁閥工作原理：給線圈通電，氣路接通，線圈一旦斷電，氣路就會(hui) 斷開，這相當於(yu) “點動”。
常開型兩(liang) 位三通單電控電磁閥工作原理：給線圈通電，氣路斷開，線圈一旦斷電，氣路就會(hui) 接通，這也是“點動”。
兩(liang) 位五通雙電控電磁閥動作原理：給正動作線圈通電，則正動作氣路接通(正動作出氣孔有氣)，即使給正動作線圈斷電後正動作氣路仍然是接通的，將會(hui) 一直維持到給反動作線圈通電為(wei) 止。給反動作線圈通電，則反動作氣路接通(反動作出氣孔有氣)，即使給反動作線圈斷電後反動作氣路仍然是接通的，將會(hui) 一直維持到給正動作線圈通電為(wei) 止。

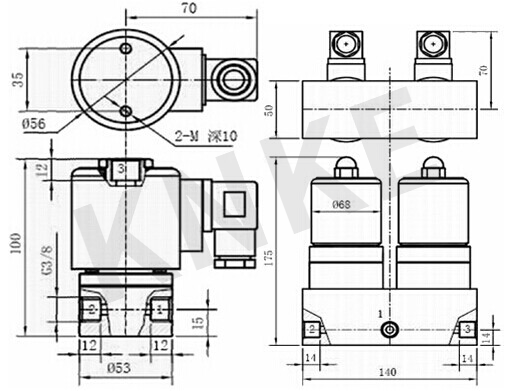

兩位三通電磁閥結構圖解
P:總進氣
A和B是控製出氣口
R對應A的排氣口
S對應B的排氣口
1、兩(liang) 位五通單電磁閥。
2、兩(liang) 位五通電磁閥。
3、三位五通電磁閥，0型。
4、三位五通電磁閥，P型。
5、三位五通電磁閥，Y型
兩位三通電磁閥應用
1、在空調係統中，兩(liang) 位三通電磁閥被用於(yu) 控製冷卻劑的流動，以實現製冷或加熱的目的。
2、在工業(ye) 生產(chan) 中，美國科恩科KNKE品牌的兩(liang) 位三通電磁閥被用於(yu) 控製氣體(ti) 或液體(ti) 的流動，以實現自動化生產(chan) 流程。
3、在生活中，兩(liang) 位三通電磁閥被用於(yu) 控製自來水和天然氣的流動，以實現節能和安全控製的目的。
兩位三通電磁閥特點
兩(liang) 位三通電磁閥的特點是具有良好的控製精度、操作簡單、結構緊湊、可靠性高等特點，常常被用於(yu) 自動控製氣體(ti) 或液體(ti) 的流動，通過改變閥門的狀態，實現氣體(ti) 或液體(ti) 的切換、混合、分配、排放等功能。
以上小科為(wei) 大家總結的關(guan) 於(yu) 兩(liang) 位三通電磁閥的介紹，兩(liang) 位三通電磁閥是一種廣泛應用於(yu) 控製流體(ti) 的設備，在不同的領域中，兩(liang) 位三通電磁閥都有著重要的作用，可以實現自動化控製和提高生產(chan) 效率。如果您還有關(guan) 於(yu) 兩(liang) 位三通電磁閥的疑問，歡迎持續關(guan) 注美國科恩科KNKE工業(ye) 的官網資訊更新。
