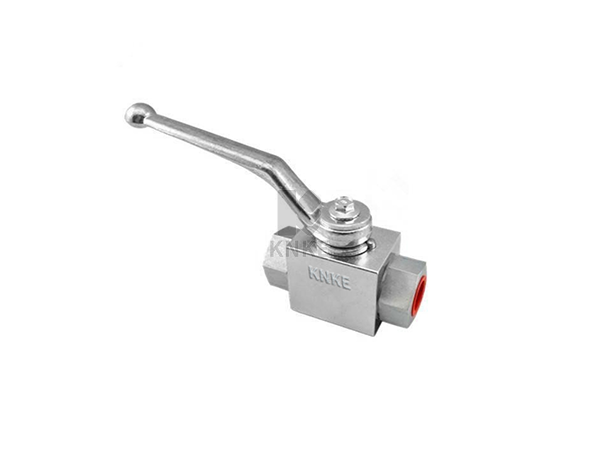

進口高壓球閥，High pressure ball valve，是指采用鍛造的不鏽鋼或者碳鋼材質，采用螺紋，焊接，或者卡套的連接方式，壓力達到15-32Mpa的耐高壓球閥，可應用於(yu) 加壓天然氣，液壓油，航空煤油，高壓氣體(ti) 等場合。

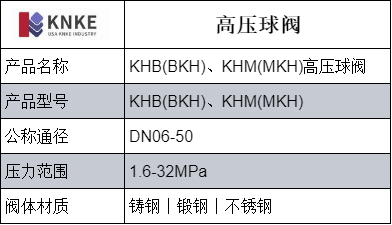

KHB(BKH)、KHM(MKH)高壓球閥概述：

高壓球閥圖形符號

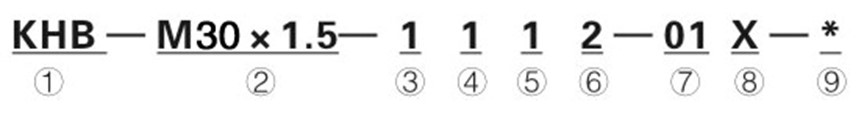

高壓球閥型號說明

① 係列代號：KHB（BKH）係列、KHM（MKH）係列
② 連接代號：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 閥體(ti) 材料：1-鋼、2-不鏽鋼
④ 球體(ti) 材料：1-鋼、2-黃銅、3-不鏽鋼
⑤ 工作溫度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2-丁晴橡膠、4-氟橡膠
⑦ 手柄形式：01-鋁質直柄02-鋁質曲柄03-鑄鋅直柄04-鑄鋅曲柄05-鋼質直柄06-鋼質曲柄09-不帶手柄
⑧ 設計序號：由商定
⑨ 表麵處理：空白-磷化、G-電鍍黃鋅

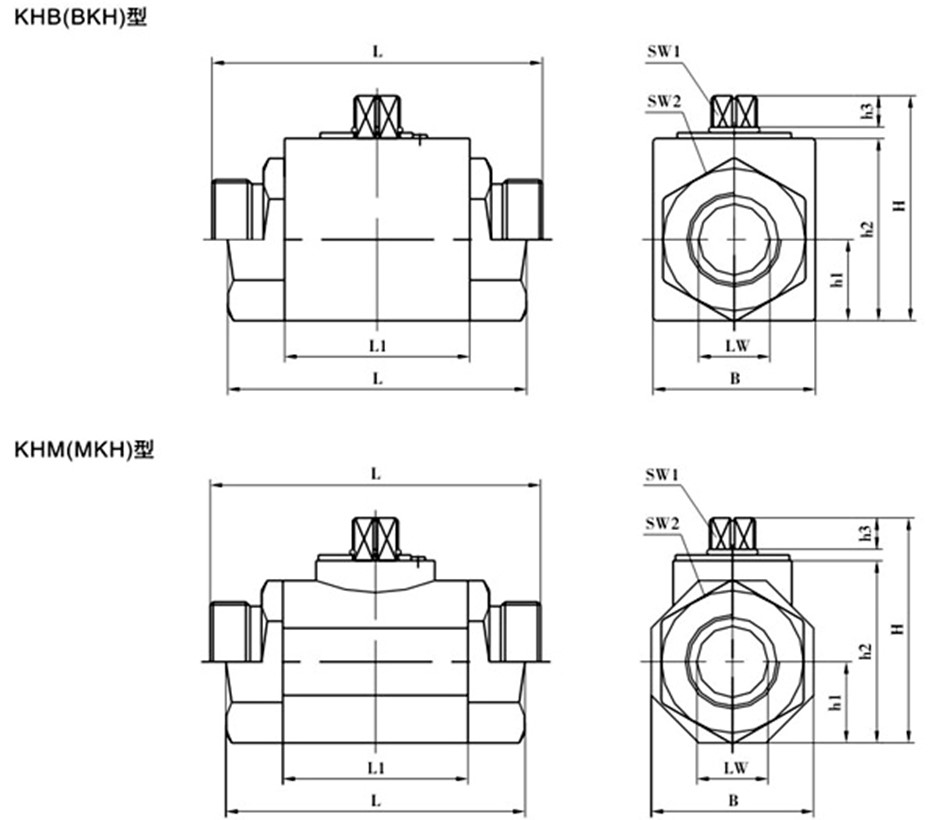

進口高壓球閥外形尺寸

連接口M略圖

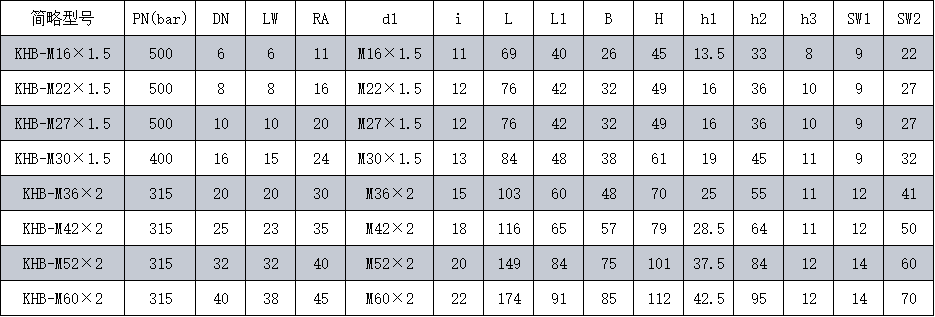

連接口M尺寸表

連接口G略圖

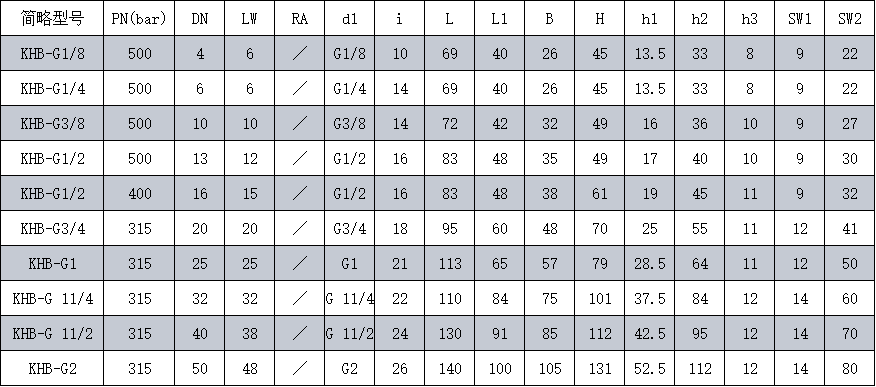

連接口G尺寸表

連接口NPT略圖

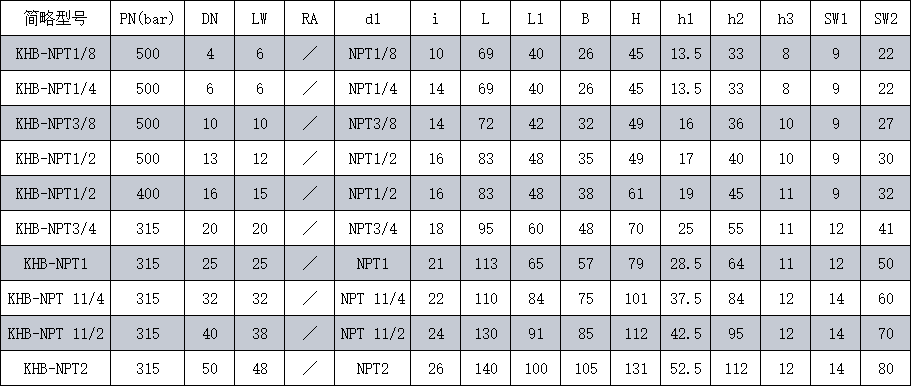

連接口NPT尺寸表

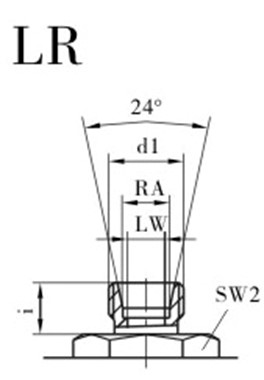

連接口LR略圖

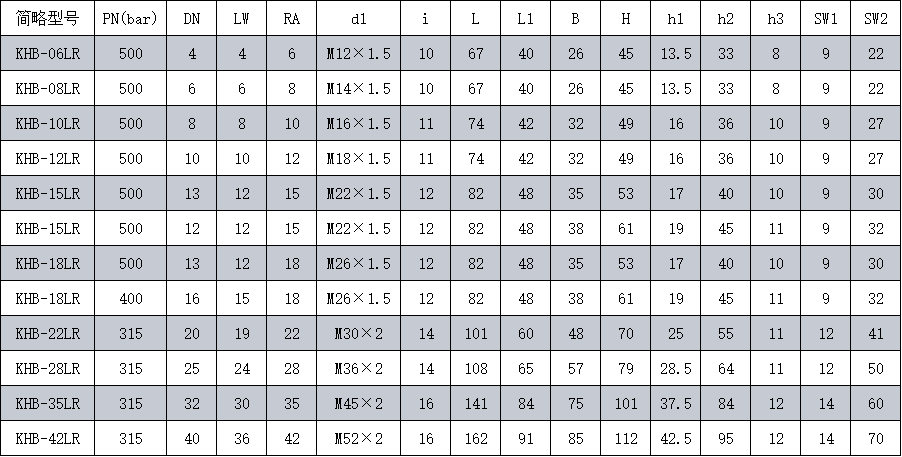

連接口LR尺寸表

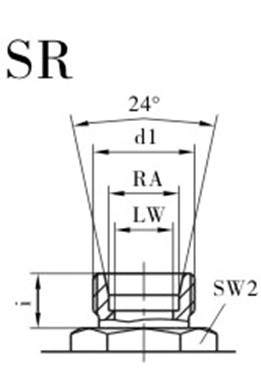

連接口SR略圖

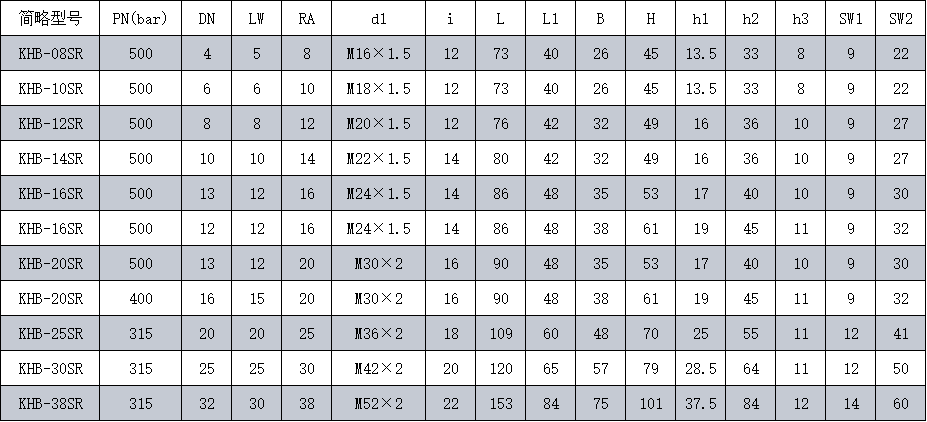

連接口SR尺寸表
