球閥工作原理與試壓方法

發布時間:2023-07-21 14:09:34

球閥是一種常見的流體(ti) 控製閥門,其工作原理基於(yu) 球體(ti) 的旋轉,通過改變球體(ti) 的位置來控製介質的流動。同時,球閥的密封性能對於(yu) 其正常運行至關(guan) 重要,因此在球閥的製造和安裝過程中需要進行密封性試驗,以確保其安全可靠的使用。

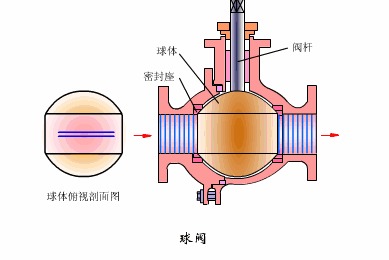

一、球閥的工作原理動態圖

球閥工作原理與(yu) 試壓方法(圖1)

球閥的工作原理很簡單,它是通過球體(ti) 的旋轉來實現開啟和關(guan) 閉的。當球閥旋轉90度時,球體(ti) 的通道與(yu) 管道進出口對齊,形成一個(ge) 連續的通道,介質可以流過,從(cong) 而實現開啟狀態。而當球閥再次旋轉90度時,球體(ti) 的通道與(yu) 管道進出口垂直,將介質流動截斷,從(cong) 而實現關(guan) 閉狀態。

在開啟狀態下,球閥的流通通道基本上是與(yu) 管道直徑一致的,因此流動阻力較小,不會(hui) 產(chan) 生太大的壓力損失。這使得球閥在需要快速切斷流體(ti) 流動的場合非常適用,同時也能用於(yu) 需要流體(ti) 流量調節的場合。

二、不同球閥的試壓方法

不同類型的球閥在試壓時有一些細微差異,以下是針對浮動式和固定式球閥的試壓方法:

1、浮動式球閥試壓方法

a. 將球閥處於(yu) 半開狀態,一端引入試驗介質,另一端封閉。

b. 將球體(ti) 轉動幾次,確保球體(ti) 在不同位置都能達到密封狀態。

c. 關(guan) 閉閥門,並在關(guan) 閉狀態時打開封閉端進行檢查,檢查填料和墊片處的密封性能,不得有滲漏現象。

d. 從(cong) 另一端引入試驗介質,重複上述試驗,確保雙向密封性能良好。

2、固定式球閥試壓方法

a. 在試驗前將球體(ti) 空載轉動幾次,確保球體(ti) 的運動靈活,並消除表麵摩擦導致的問題。

b. 將固定式球閥處於(yu) 關(guan) 閉狀態,從(cong) 一端引入試驗介質至規定值。

c. 使用壓力表檢查引入端的密封性能,確保無滲漏現象,壓力表精度應為(wei) 0.5~1級,量程為(wei) 試驗壓力的1.5倍。

d. 從(cong) 另一端引入試驗介質,重複上述試驗,確保雙向密封性能良好。

e. 將閥門處於(yu) 半開狀態,兩(liang) 端封閉,內(nei) 腔充滿介質,在試驗壓力下檢查填料和墊片處的密封性,不得有滲漏。

3、三通球閥試壓方法

三通球閥應在各個(ge) 位置上進行密封性試驗,確保所有通道的密封性能良好。

球閥是一種常用的流體(ti) 控製閥門,其工作原理基於(yu) 球體(ti) 的旋轉來實現流體(ti) 的開啟和關(guan) 閉。在球閥的製造和安裝過程中,對其密封性能進行試壓是十分重要的,以確保其在使用過程中不會(hui) 發生泄漏等安全問題。根據不同類型的球閥,試壓方法有所差異,但目的都是為(wei) 了確保球閥的密封性能良好,使其在工程應用中發揮出最佳的控製效果。
